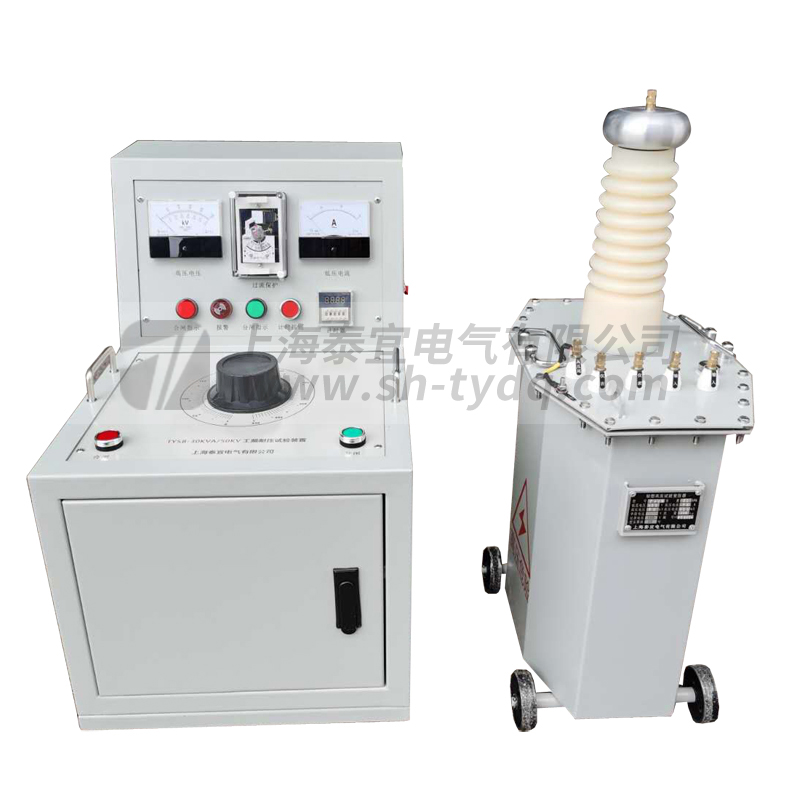

工频耐压试验装置是我公司在原TDM型试验变压器的基础上改进的最新换代产品。与传统的试验变压器相比较，本系列产品具有如下特点：

1． 缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。

2． 套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。

3． 本系列产品采用金属固定引线和均压，从而消除了放电现象。

4． 渍箱结构紧凑，外观新颖，体积小．重量轻。

5． 铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。

工频耐压试验装置又称交直流试验变压器、工频耐压试验成套装置、工频试验变压器，交流试验变压器、工频耐压试验设备。
